DR55-2K Parts List

Parts list for DR55-2K.

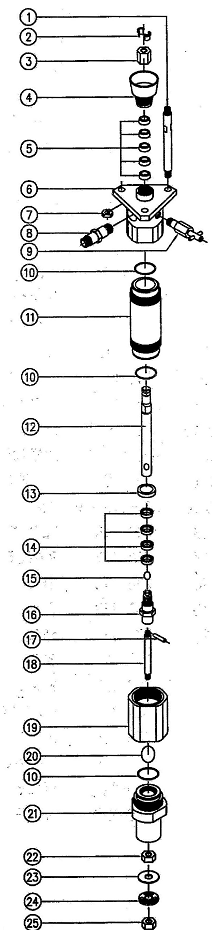

Lower parts

NO PART NO. DESCRIPTION Q’TY
1 500-101 TIE ROD 3
2 500-102 RING 2
3 500-103 COUPLING NUT 1
4 500-104 PACKING NUT 1
5 500-105 PACKING STACK 1
6 500-106 PUMP HOUSING 1
7 500-107 NUT TIE ROD 3
8 500-108 ‘NIPPLE, 1-3/411 1
9 500-109 DRAIN VALVE 1
10 500-110 GASKET, TEFLON 3
11 500-111 SLEEVE 1
12 500-112 ROD, DISPLACEMENT 1
13 500-113 WASHER 1
14 500-114 PACKING STACK 1
15 500-115 BALL PISTON 1
16 500-116 PISTON 1
17 500-117 PIN 1
18 500-118 ROD 1
19 500-119 HOUSING, INTAKE 1
20 500-120 BALL, INTAKE 1
21 500-121 INTAKE TUBE 1
22 500-122 GUIDE 1
23 500-123 VALVE PLATE 1
24 500-124 VALVE PISTON 1
25 500-125 JAM NUT 1

Upper parts

NO PART NO. DESCRIPTION Q’TY
1 800-101 RING 1
2 800-102 AIR INLET UNION 1
3 800-103 SCREW 4
4 800-104 LOCK WASHER 4
5 800-105 O-RING 1
6 800-106 AIR MANIFOLD 1
7 800-107 SPRING HOUSING 2
8 800-108 SPRING 2
9 800-109 GUIDE 2
10 800-110 O-RING 2
11 800-111 RETAINER 2
12 800-112 PIN 2
13 800-113 PAD 2
14 800-114 NUT 1
15 800-115 LOCK WASHER 1
16 800-116 NIPPLE 1
17 800-117 ELBOW 1
18 800-118 ELBOW 1
19 800-119 MUFFLER 2
20 800-120 NIPPLE 1
21 800-121 SHIELD 1
22 800-122 800=122 4
23 800-123 LOCK WASHER 4
24 800-124 SCREW 4
25 800-125 NUT 4
26 800-126 PLATE SEAL 2
27 800-127 PLATE 2
28 800-128 VALVE 2
29 800-129 SPRING 2
30 800-130 VALVE HOUSING 1
31 800-131 HUB 1
32 800-132 GASKET 1
33 800-133 BEARING 1
34 800-134 GASKET 1
35 800-135 WASHER 1
36 800-136 V-PACKING 1
37 800-137 CYLINDER 1
38 800-138 BASE GASKET 1
39 800-139 O-RING 1
40 800-140 PISTON PLATE 1
41 800-141 PISTON ROD 1
42 800-142 TRIP-ROD ASS'Y 1
43 800-143 STUD 1
44 800-144 U-PACKING 1
45 800-145 WASHER 1
46 800-146 O-RING 1
47 800-147 BASE ASS'Y 1
48 800-148 LOCK WASHER 12
49 800-149 SCREW 12
50 800-150 SEAL 1
